试验箱里的气流,是如何被结构“组织”出来的?

产品介绍 规格参数 产品应用 代表客户

前言


上一篇讲到,很多温度表现背后,其实是气流路径、分配状态和局部空气更新的问题。


本篇从结构层面进一步展开:气流不是在箱体里自然均匀展开的,而是被风道、孔板、回风结构、阻力关系和内部构件共同塑造出来的。


下面将重点讨论气流分布的结构控制,以及设计阶段可以采用的实现方式。



一、气流分布的结构控制



气流并不是自然形成的结果,而是可以通过结构进行设计和约束。

气流并不是自然形成的结果,而是可以通过结构进行设计和约束。控制气流,本质上是对流动路径和阻力分布的共同约束。


正因为气流天然会向低阻路径集中,结构控制的目标不是提高局部流速,而是在工作区域内形成相对接近的流动条件。


更进一步说,气流控制并不是顺着流动结果被动修补,而是在设计阶段主动规定气流能怎么流、不能怎么流。


在这一过程中,可以将相关结构手段概括为“导流”。



所谓导流,并不是单纯改变某一处风速大小,而是通过风道、挡板、孔板、过渡结构及回风结构等,对气流方向、流动路径、局部分配关系以及局部流动损失进行调整,使气流尽可能按照设计预期通过目标区域。


除了改变流动方向和分配关系外,导流结构还可通过优化转角、过渡和通道形状,减少局部阻力、回流和涡流,从而降低气流损失并提高有效流通能力。


例如将直角转弯改为圆弧过渡,本质上就是通过结构减小局部流动损失,使气流更顺畅地完成转向与输运。


这一过程可以从两个方面展开。


首先是流动路径的建立。通过风道与回风结构,使气流能够覆盖工作区域并形成连续循环。


路径的作用在于限定气流的活动范围。如果路径本身存在缺失或提前闭合,后续分配难以发挥作用。


其次是流量分配的调整。气流会根据阻力差异自动分配,因此可以通过结构引入阻力,对原有分布进行修正。


孔板和散流板在此过程中起到关键作用,其本质是改变不同通路之间的分配比例。


这里所说的均流,并不意味着机械地平均分配气流,而更接近于根据目标区域的换热需求,对各区域流量关系进行有目的的修正。


孔板的控制效果来源于其前后形成的压差。开孔率、孔径以及布置方式决定这种约束程度。



如果阻力设置不足,均流作用不明显;如果阻力过强,则会影响整体循环状态。


风道与孔板的作用不同。风道决定气流能否到达,而孔板决定气流如何分配。


两者共同作用,才能形成稳定的流动状态。


回风结构用于维持循环完整。当回风路径不合理时,气流会形成短路并提前闭合,使部分区域脱离主循环。这类问题难以通过增加风量改善。


在较大空间或结构复杂的情况下,多通道结构可以将分配问题拆分处理,使不同区域获得更稳定的供气条件。

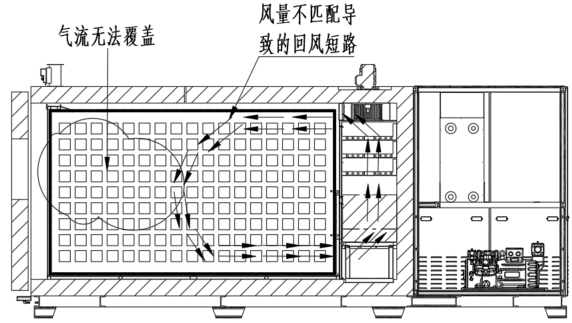

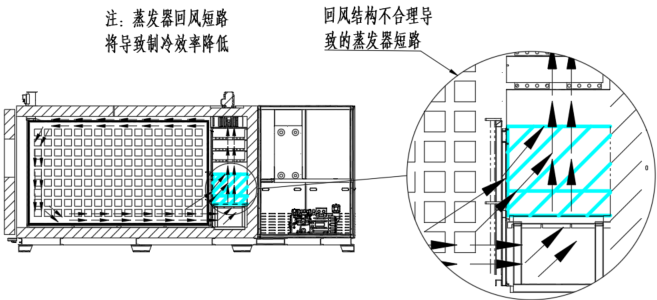

以下是典型错误气流结构:


二、气流控制在设计中的实现方式



很多气流问题并不是后期调试完全不能改善,而是后期调试能够调整的范围有限。


如果回风路径、风道覆盖范围、阻力关系和通道结构在设计阶段已经形成,后续通过增加风量、局部挡板或临时导流方式,往往只能对局部现象进行修正。


更需要注意的是,气流组织是一个整体循环关系。某一处局部修正,有时会改变原有阻力分配,使其他区域出现新的偏差。


因此,越靠前的结构阶段,越应该把气流路径和分配关系考虑清楚。


前述分析可以归结为:气流分布由结构条件决定,而设计的任务,是在结构阶段对流动方式进行预设。


这一过程并不是在已有结构基础上的局部修正,而是在设计阶段对气流路径和分配关系进行整体规划。


在实际工程中,通常需要同时完成两项工作:一是建立完整的流动路径,二是通过阻力分配调整各区域流动状态。


路径建立依赖风道与回风结构,使气流能够覆盖工作区域并形成闭合循环;分配调整则通过孔板、蒸发器及通道结构,使不同区域获得更接近的流动条件。


在具体结构实现中,这类控制通常可以归纳为三类思路:路径组织、均流分配以及减阻补偿。


第一类是路径组织。


例如设置同温层、采用贴壁导流、布置双风道或对称送回风,其核心并不是单纯延长气流路径,而是先把送风过程组织起来,再让气流以更可控的方式进入工作区。

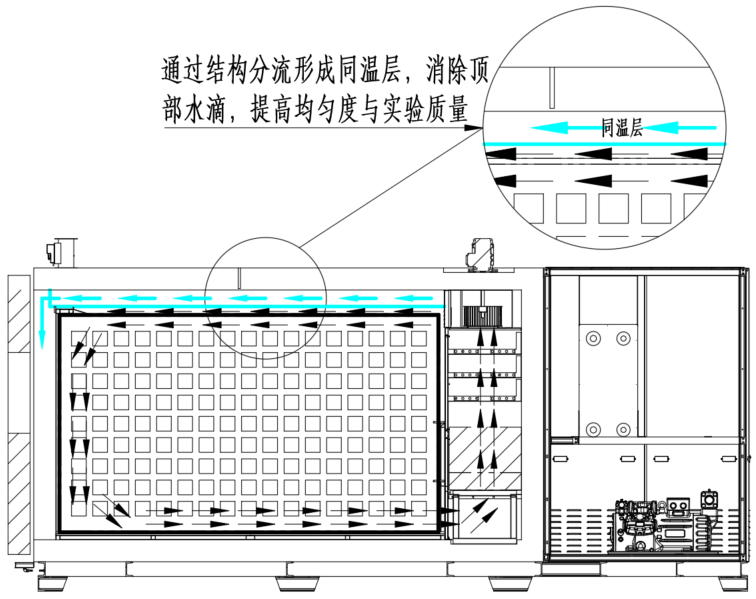

其中,同温层可以理解为主风道与工作区之间的缓冲层,气流在进入工作区前先在该区域内完成一次速度衰减与状态调整;


贴壁导流则更强调让气流沿壁面或顶面展开,以减轻局部直吹和射流冲击;


双风道或对称送回风则用于改善大空间内两侧覆盖不均的问题,使循环路径更完整、更平衡。


第二类是均流分配。


当气流进入工作区前存在明显方向性或局部偏流时,仅依靠单一出风通道往往难以兼顾各区域一致性。


此时,可通过设置静压腔并配合分区孔板,对进入工作区前的压力和流量进行再次分配。


静压腔的作用在于提供缓冲和稳流空间,分区孔板的作用则在于针对不同区域的阻力关系进行修正,使工作区内不同位置获得更接近的入口条件。


第三类是减阻补偿。


气流组织并不只取决于“有没有风道”,还取决于风道本身是否让气流顺畅通过。


通过圆角过渡代替直角转向、采用变截面结构修正沿程分配、减少突扩突缩带来的局部损失,本质上都是在降低无效阻力并补偿流量衰减。


其目的不是让某一个局部流速更高,而是在整体路径中减少回流、涡流和不必要的能量损失,使气流更稳定地完成输运与换热。


在此基础上,回风组织同样不能被忽略。若回风路径过近、回风口位置不当,气流可能在尚未有效覆盖工作区前便提前闭合,形成短路循环。


因此,防短路回风并不是附加优化,而是保证主循环真正经过目标区域的必要条件。


此外,样品布置及内部构件会改变局部流动状态,需要在设计阶段一并考虑。许多问题并非出现在主结构,而是来源于附属结构对流场的扰动。


在更高要求的应用场景下,气流控制也不一定局限于固定结构。


除了传统的风道、孔板和回风组织外,进一步的设计思路还可以包括分区调流、可更换均流结构以及局部导流参数优化等方式。


其核心并不是增加结构复杂度,而是使不同工况、不同样品布置条件下的气流组织具备更高的适应性。


从这个意义上说,气流控制的发展方向,并不只是把既有结构做得更复杂,而是从单一通道、固定分配的思路,逐步转向更具针对性的分区控制与参数化优化。


对于结构设计而言,真正有效的方案,并不是某一个局部流速更高,而是整个循环路径、阻力关系和内部布置能够彼此匹配,最终形成一个可控、可预期、可复现的流动系统。

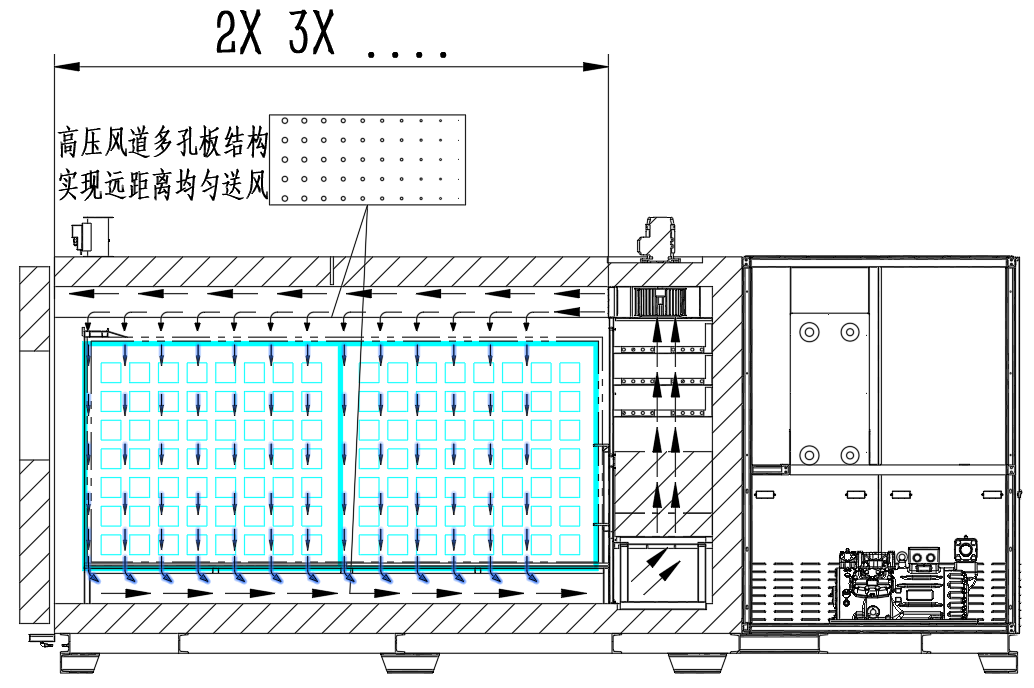

以下是气流控制结构实现方式示意图:


三、小结


综上,气流控制并不是后期发现问题后的简单修补,而是在设计阶段就要对路径、阻力和循环关系进行整体规划。


下一篇我们将进一步讨论:这些气流组织问题在设计和调试中通常如何表现,以及CFD在提前识别风险中的作用。


敬请期待......
