组件温控箱深度解剖： 为什么“温度到了”，测试结果却依然不稳定？

真正决定数据可信度的，并不是设定温度

做组件温度系数测试，
很多实验室都会遇到一个看似矛盾的问题：
箱内温度已经设到 75°C，
测试结果却依然不稳定，甚至难以复现。

一、背景说明

做组件温度系数测试，最难的从来不是“把温度设到 75°C”，而是在采集那一刻，把温度条件稳稳地按住。

对大尺寸组件来说，箱内空气温度到点，并不自动等于组件温度一致；能否开门采集并稳定复现，取决于均匀度、稳定窗口以及扰动时序是否被控制住。

因此我们讲的“组件控温”，控的不是显示值，而是“采集时刻的温度条件是否成立”。

在组件测试里，温度不是“环境参数”，它会直接改写 I-V 曲线。

同一块组件，温度一变，Voc（开路电压）、Pmax（最大功率） 这些关键量都会跟着动。温度控制不稳，测出来的差异到底来自组件本身还是来自温度条件，就说不清了。

所以我们看温控，不是单纯看“能不能到设定温度”，而是看两件事：

空间一致性：同一时刻，组件不同位置的温度差能不能收敛

时间一致性：进入目标后能不能不飘，扰动后能不能快回

所谓组件瞬态测试，本质是在很短时间内用模拟光源“打一束太阳光”，快速采到组件的 I-V 曲线和关键参数。

它的价值在于：一方面可以更接近真实工况下组件对光照的瞬时响应；另一方面在研发、来料、对标、认证场景里，能用统一的测试节拍快速比较不同组件/批次的差异。

但瞬态测试的难点也很明确 - 采集发生得很快，结果对“采集那一刻的条件”极其敏感。因此温度均匀度、稳定窗口、开门扰动与采集时序，往往比“温度显示到了没有”更关键。

接下来我们先从“假达标”说起 - 把问题讲清楚，再讲这套设备的核心思路与结构怎么对症解决。

二、行业最常见的几种“假达标”

组件温度之所以容易和箱内空气温度脱节，原因不复杂，通常是三件事叠加：

1. 组件是大热容物体：升降温有滞后，空气先到不代表组件已到。

2. 换热强度不均：哪怕箱内平均温度一致，只要风速分布不均，表面温度就会出现区域差异（边角最明显）。

3. 边界散热不一致：边缘、背板、夹具、线束遮挡都会改变局部换热，导致“同箱不同温”。

上面三点是“原因”，落到现场就会表现成三类“假达标”：

① 箱内温度到了，组件表面不一致：大幅面样品容易出现“近强远弱”，边角更吃亏。看到的是空气温度达标，但组件面温差依然存在。

② 稳定得慢、恢复得慢：开门、装夹、样品热容量变化都会扰动流场。如果回风容易就近“截胡”，系统会反复拉扯，稳定时间自然被拖长。

③ 数据重复性差，看起来像“实验室不稳定”：很多时候不是外界不稳定，而是温控条件本身不够一致——装夹位置、线束遮挡、开门节拍稍微变一下，结果就跟着变化。

三、均匀度和稳定性，两件不同的事

这里我们把控温拆成两个指标：

1. 均匀度（空间一致性）：同一时刻，组件不同位置的温度差能不能压住。

2. 稳定性（时间一致性）：达到目标后，在一个时间窗口内温度波动能不能压住；以及开门等扰动后恢复是否可控。

很多时候人们只关注“最终温差”，但调试时更关键的是：各点的变化趋势是不是同向同节奏。

趋势一致，说明风路覆盖和控制策略是对的；趋势不一致，最终差值可能只是“碰巧”。

四、 温控的关键部分：流场流向

遇到均匀度问题，很多人第一反应是加风量、换大风机—直觉上风越大，换热越强、混合越充分，温差就越容易被“吹匀”。

但均匀度真正卡住的往往不是风量不够，而是气流在箱体里走了捷径：送风刚出去就被就近回风吸走，覆盖只照顾了“顺路区域”。

所以我们做的是左右双风道。核心不是“分成两条”，而是为了实现一件事：把送风和回风的路径锁死，让空气按设计走。

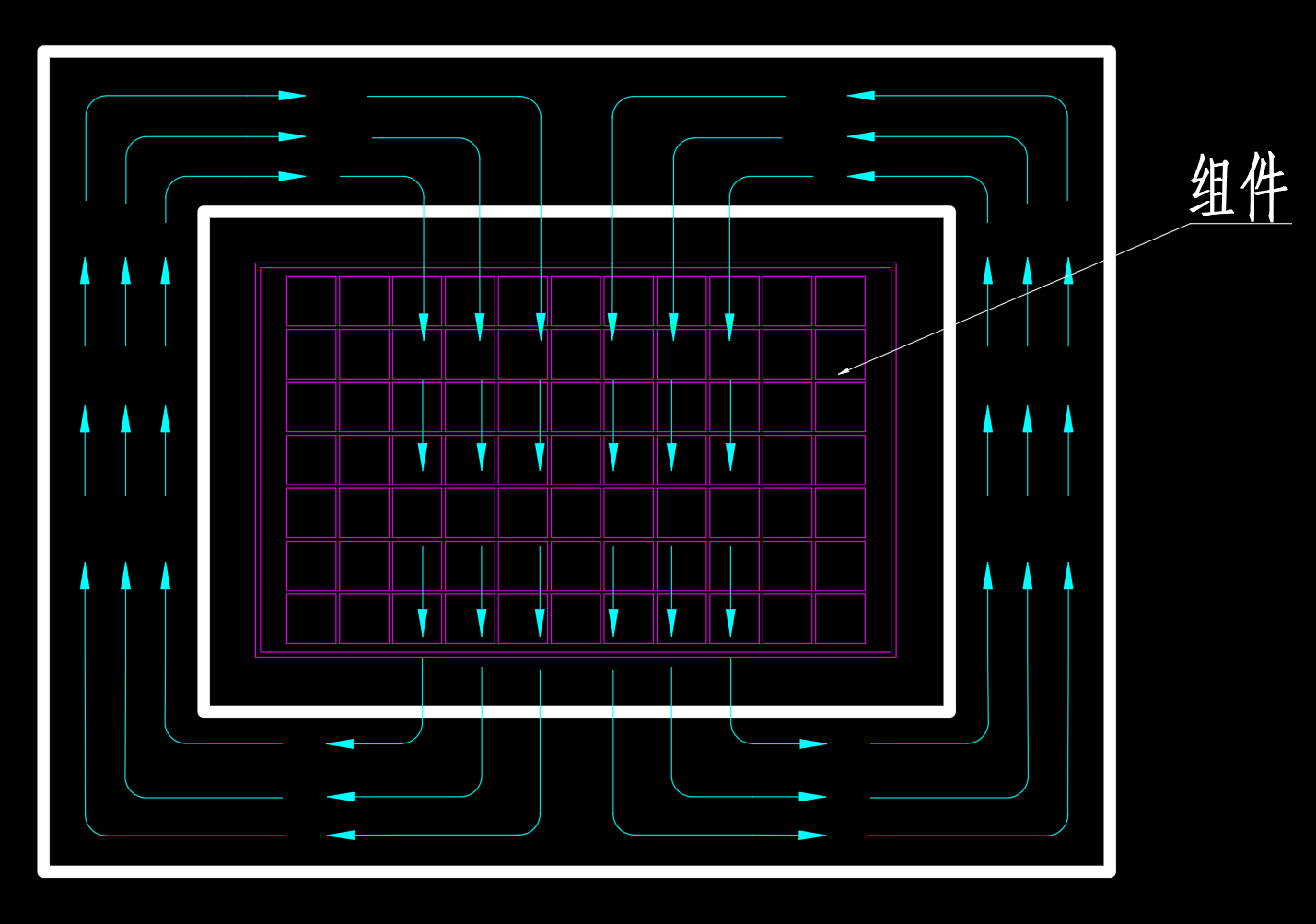

图示：双风道结构示意

五、流向规划器-压差板

左右双风道如果只是“左右各一条”，效果未必稳定。真正决定均匀度的是：你能不能强制它别走捷径。

我们用的办法很简单：压差板。

它本质就是一块板——一侧孔大、一侧孔小，孔径差自然形成压差，把气流“推着走”，避免走捷径。

再配合角落导流，实际落点就是三件事：

抑制短路：回风不再就近截流

补偿边角：把边角那些容易“照顾不到”的区域拉回来

让流场可解释：调试不是靠猜，而是有明确的结构逻辑

关键不在“结构多复杂”，而在：这个结构让流场变得可解释、可复盘、可控。

六、抗扰思路-串联风机

每个风道配置双轴流风机串联，走的是“大流量、强覆盖”的路线；单个风道循环风量典型可达 8000 m^3/h。

但“8000”不是亮点本身，亮点是它解决了调试里最烦的一件事：扰动。

开门、装夹、线束遮挡、样品热容量变化——这些都不可避免。你要的是：风量别一受遮挡就崩，覆盖别一改装夹就偏，控制别靠大幅补偿去拉扯。

七、一致性判据 - 多点趋势一致才算达标

在调试阶段，我们通常先看多点趋势，再讨论“稳不稳、匀不匀”。

现场验证时，我通常抓三类信号：

多点趋势是否同向、同节奏（不是只看最终差值）

扰动后恢复时间（决定节拍与可用性）

边角点是否跟得上（大尺寸组件的硬指标）

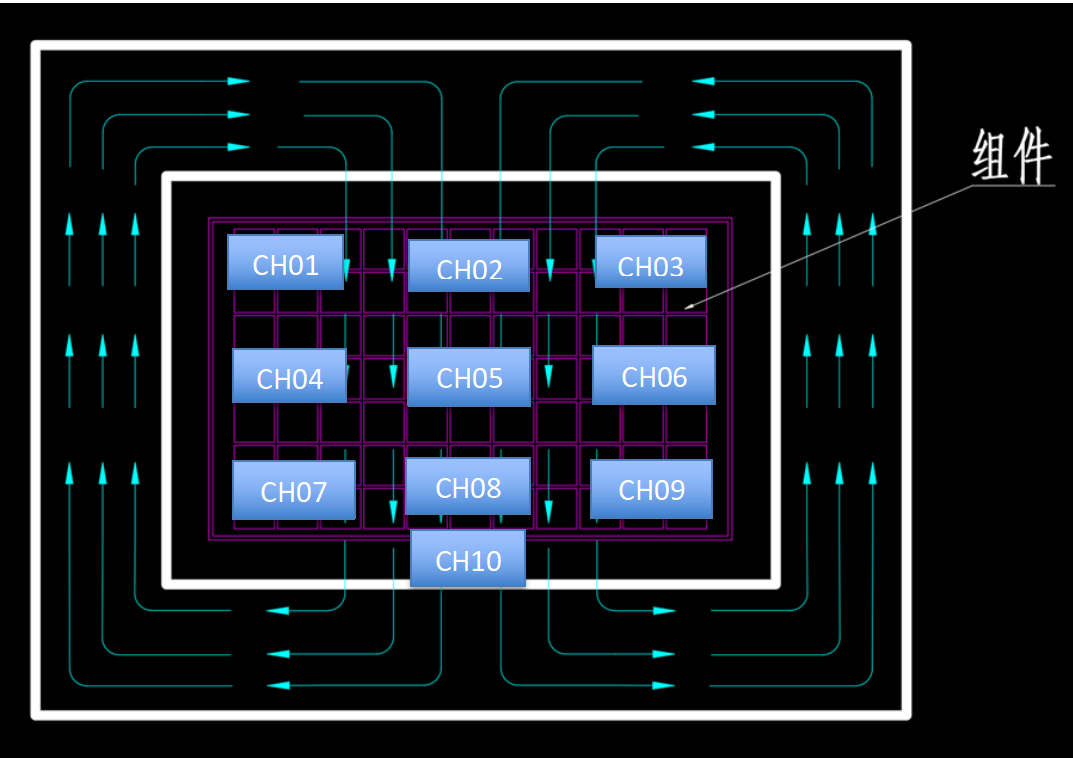

为避免“只看一个点造成误判”，现场验证通常采用 9~10 路多点测温布点（上中下、左右、中心与边角），再结合温度记录趋势来判断均匀与稳定是否同时满足。

图示：测点布置实拍

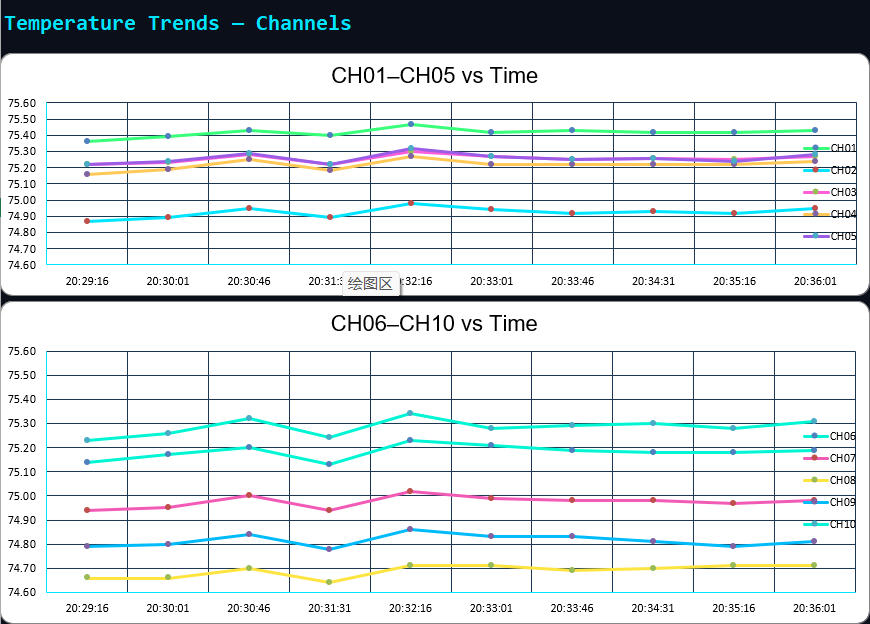

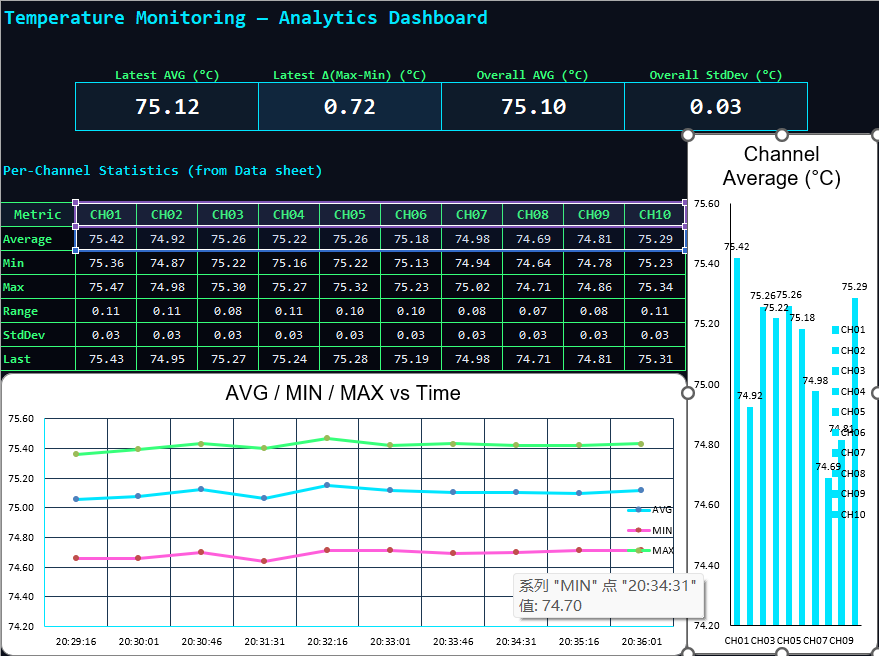

图示：温度记录仪数据界面

八、时序控制 - 2s开门把扰动压进可控窗口

瞬态类测试对“采集时刻的条件一致性”要求更高。

因此我们通常不会在“温度刚到设定值”就立刻开门测，而是会确认进入稳定窗口：在连续一段时间内，多点温度波动都收敛到可接受范围，再执行采集动作。

这一步的意义是：把“温度到达”变成“温度条件成立”。

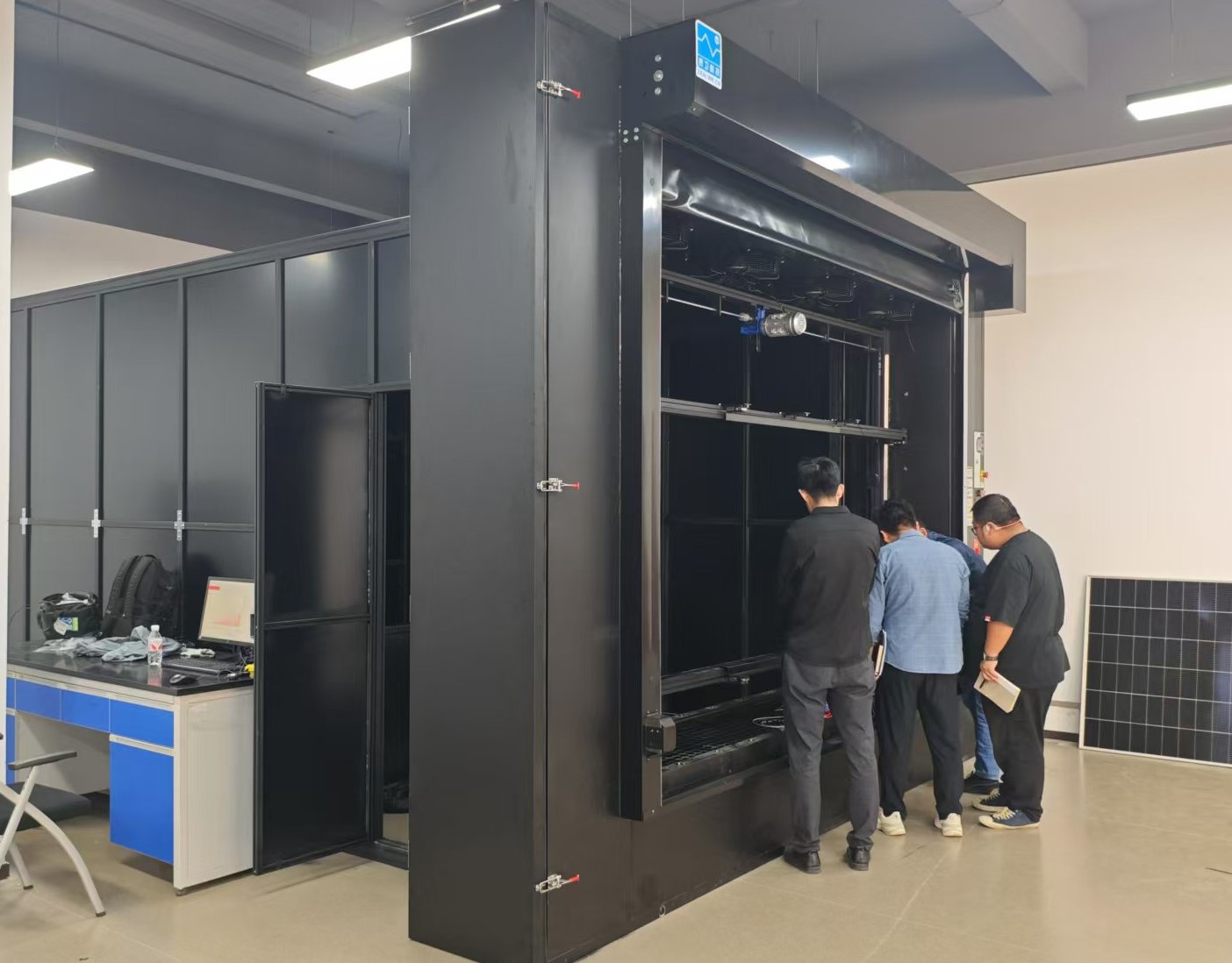

这套系统不是温控箱单机，而是一条测试节拍线：

太阳能瞬态模拟仪

暗室 / 格栅结构，形成稳定光学与环境边界

快速门（开启时间约 2 s）与温控系统联动执行流程：温度满足 -> 稳定窗口确认 -> 2 s 开门 -> 瞬态采集 -> 关门 -> 恢复

这里 2 s 的意义很明确：把开门扰动压在一个可控、可重复的时间窗口里。动作一致，条件一致，重复性自然上去。（重复性就是：每一次测试都“像复制粘贴”一样保持稳定。）

九、流程一致 - PLC 联锁的价值

设备想要重复性高，需要做到“条件一致 + 动作一致 + 采集一致”。

把关键动作交给 PLC / 程序固化，有三个直接好处：

流程一致：每次开门、采集、关闭的时序一致；

减少人为波动：避免“人快一点 / 慢一点”带来的扰动差异；

便于追溯：逻辑可查、状态可追，问题定位更快；

系统会把温控状态、门体状态、模拟仪状态、采集条件做联锁判断：条件不满足不进入采集；异常自动中断并保护。

十、方法闭环 - 条件一致、时序一致、采集一致

行业里谈瞬态模拟器，通常会聚焦光源与测量本体的指标口径：光谱匹配、辐照不均匀度、瞬时不稳定度，以及 I-V 曲线的获取逻辑。

这些指标当然重要，但项目落地时更关键的问题往往是：采集那一刻，测试条件是否一致。

对大尺寸组件来说，瞬态采集结果同时受三类条件影响：

光照条件：模拟器输出与均匀性、稳定性

温度条件：组件表面温度的均匀度与稳定窗口

动作条件：开门扰动大小、开门到采集的时序一致性

因此我们把设备做成“系统”，而系统价值主要体现在三点：

1、把温度从“设定值”升级为“条件成立”。对组件而言，“箱内温度到了”并不等于“组件温度对了”。我们强调多点布点与稳定窗口，确认多点趋势同向、波动收敛后再进入采集动作。

2、用 2 s 卷帘门把扰动压进可控窗口，服务瞬态采集。扰动窗口固定，随机性下降，重复性更容易站住。

3、用 PLC 联锁把经验动作固化为程序时序。条件不满足不采集；异常自动中断并保护；关键状态可追溯。

围绕组件测试温控中的关键结构与实现路径，我们已形成“用于太阳能组件测试的温度控制装置”，并获得实用新型专利授权。

对我们而言，这项授权不仅是一份成果背书，更意味着关键结构与实现路径已经完成工程化固化，便于复制交付与持续迭代。

到这里，其实我们想表达的核心就很清楚了：

温控、风路、卷帘门、PLC——看起来是不同模块，本质都在做同一件事：把不确定性收敛到可控范围。

我们不追求“某一次测得很漂亮”，而是追求每一次都能按同一口径执行：温度条件成立、扰动窗口固定、采集时序固化、异常可追溯。这样数据才有可比性，工艺才有复盘价值，系统也才真正具备长期运行的工程意义。

对实验室而言，这意味着：
测试结果不再依赖操作经验或“某一次刚好测得漂亮”，而是建立在可复现、可追溯、可长期运行的工程条件之上。
