为什么很多气流问题，到了调试阶段已经很难彻底解决？

前言

很多人认为，试验箱出现气流问题，只要到了调试阶段多调几次、多改几处，总能解决。

前两篇我们聊到：气流并不是在箱体里“自己流动起来”的，而是从设计阶段就已经被组织好了。

接下来，很多人都会关心：万一直到调试阶段才发现气流问题，还有机会彻底解决吗？

在实际项目中，有些问题往往到了调试阶段才集中暴露：个别测点响应慢、局部区域偏差大、满载后均匀性变差。

此时最直接的处理方式，通常是增加风量、调整风口，或者临时增加挡板。

但如果问题来自更前一层的送风路径、流量分配和回风组织，局部调整往往只能改善某一个位置或某一种工况，很难从根本上解决。

真正需要追问的核心是，现有结构能否把风量有效组织到目标区域；单纯判断风机够不够大，并不足以解释系统表现。

一、气流问题在设计阶段的典型表现

气流组织问题并不总是直接表现为“风不够”，更多时候，它体现为不同区域换热条件不一致。

较常见的一类问题是，局部低速区长期存在。该区域空气更新缓慢，对流换热能力偏弱，在升降温过程中容易表现为测点响应滞后，甚至在工作区平均温度已经接近目标值后，个别位置仍持续偏离。

在制冷或加热能力已经核验的前提下，这类现象应优先排查局部气流覆盖。

另一类问题，是循环路径存在短路。气流进入工作区后，如果尚未完成对目标区域的有效覆盖，便提前进入回风路径，就会形成局部闭合循环。

部分区域的空气反复流经，而另一部分区域长期参与不足；此时即使总风量较高，也难以获得稳定、均衡的换热条件。

样品、支架和内部附属构件同样会改变局部流动状态。尤其在样品尺寸较大、布置较密时，迎风面与背风面之间容易形成明显差异，样品后方还可能出现尾流和低速区。

这类现象通常源于局部遮挡效应在整体流场中的放大，并不等同于主风道完全失效。

因此，局部测点表现异常，并不意味着问题只出在该位置本身。某一测点风速偏低、温度响应偏慢，既可能来自附近结构，也可能是前级分配失衡在后续路径中的体现。

判断时应沿着“送风—分配—工作区—回风”的形成过程逐层回溯。

判断重点｜气流分析应从“有没有风”推进到三个问题：气流是否真正经过目标区域、循环是否完整，以及不同区域的流动条件是否接近。

二、气流问题在调试阶段难以彻底解决的原因

1、结构定型压缩了调整空间

进入调试阶段后，风道截面、送回风口位置、内部空间和主要部件通常已经确定。很多气流问题的根源恰恰存在于这些结构关系中。此时再调整，往往受到安装空间、制造状态和交付进度限制，可使用的手段已经明显减少。

2、局部调整重塑了阻力分配

挡板、封堵和风口调整本质上是在重新分配系统阻力。改善一个区域的同时，可能降低另一条路径的流量，或者增加风机负担。

因此，调试现场经常出现“一个测点好了，另一个测点又变差”的情况。更准确地说，挡板会重塑整个阻力网络，其影响范围远超眼前的局部区域。

3、单一工况难以代表系统稳定性

空载、满载以及不同温区下，气流阻力、样品遮挡和换热需求并不相同。

某项调整可能在空载测试中有效，却在满载或低温工况下失去作用。调试得到的局部最优结果，如果缺少对完整路径的判断，往往难以形成可重复的系统表现。

这也是为什么很多气流问题到了调试阶段仍能“改善”，却很难“彻底解决”：

此时调试所面对的对象，已经从单个异常测点扩展为基本定型的结构与阻力系统。越晚暴露，调整成本越高，可验证的工况也越有限。

三、用CFD将气流问题前移到设计阶段

CFD的核心价值，在于结构制造前验证送风路径、分配关系和回风组织是否成立，并把这些关系转化为可比较的流场证据。

下面以一套闭式循环环境箱模型为例，比较蒸发器阻力与回风口面积变化对系统工作点和工作区速度分布的影响。

本案例先采用冷态稳态流动分析，不引入加热和制冷过程。

3.1 先校核模型，再比较流场

正式解读速度云图之前，首先对计算模型进行四项基本校核：

三台内部风机分别定义为独立风机条件，并使用相同的风量—压升曲线；

总送风量与总回风量基本守恒，闭式循环中不存在非预期质量来源或损失；

风机前后形成压升，蒸发器等效多孔介质前后形成方向正确的压降；

气流沿送风区、工作区和回风区形成完整闭环。

校核完成后，标准工况下三台风机的计算风量基本一致，总循环风量约为5 760 m³/h。

该结果说明风机曲线与当前阻力网络形成了可解释的工作点，为后续参数对比提供了共同基础。

3.2 以蒸发器阻力和回风面积为变量

模型采用三台内部循环风机驱动闭式气流，蒸发器用等效多孔介质表示，并在工作区布置3×3共9个速度测点。

除被研究参数外，各方案保持相同风机曲线、网格设置、流体物性和几何结构。

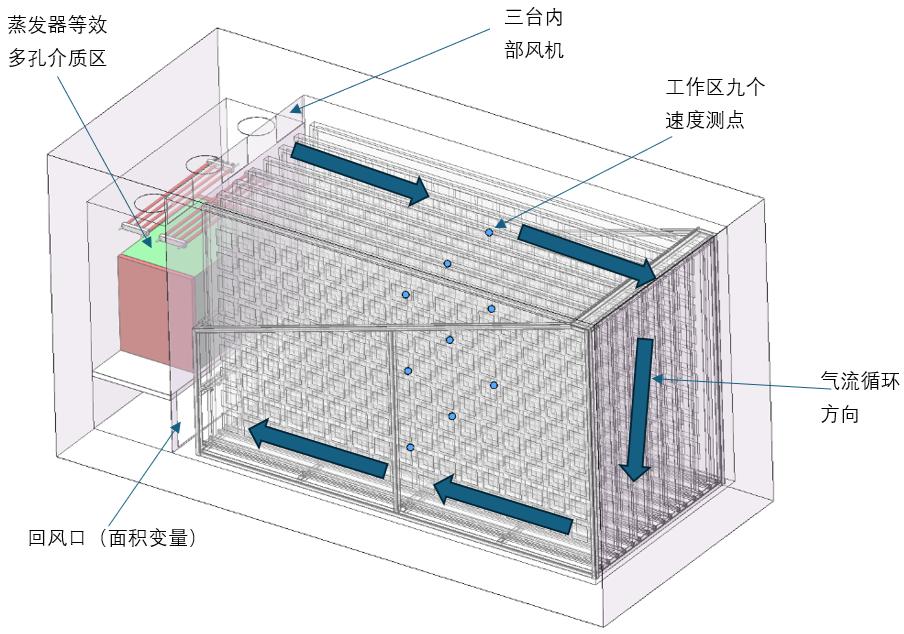

                                                               图1  环境箱CFD模型及参数化分析区域

第一组为蒸发器阻力工况：R70、R100和R130分别表示在标准压降曲线基础上按0.7、1.0和1.3倍缩放。

第二组为回风口面积工况：A70、A100和A130分别表示回风开口面积为基准方案的0.7、1.0和1.3倍。R100与A100是同一个标准结构，用作两组试验的共同基准。

参数说明｜R70、R100和R130表示蒸发器压降曲线的倍率，数值分别为0.7、1.0和1.3；该倍率不等同于多孔介质孔隙率。

3.3 蒸发器阻力改变了系统工作点

当蒸发器阻力由R100降低到R70时，总循环风量由约5 760 m³/h提高到6 411 m³/h，增加约11.3%；当阻力提高到R130时，总循环风量降至约5 300 m³/h，下降约8.0%。对应的蒸发器实际压降分别约为451 Pa、496 Pa和527 Pa。

需要注意，实际压降不会简单地等于基准值的0.7倍或1.3倍。

阻力曲线变化后，风量会沿风机性能曲线重新寻找平衡点，因此最终压降和循环风量是风机曲线与系统阻力曲线共同作用的结果。

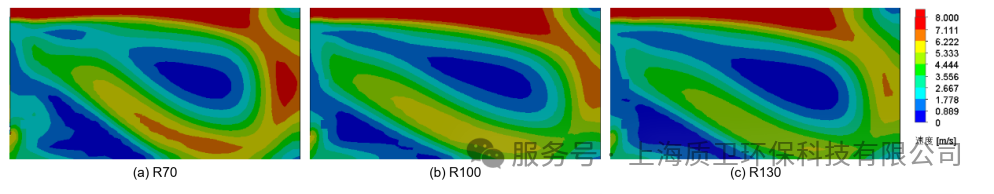

图2  不同蒸发器阻力下的中央截面速度场

（统一色标0～8 m/s）

3.4 回风面积对总风量的影响有限

在回风口面积由A70增加到A130的范围内，总循环风量分别约为5 715 m³/h、5 760 m³/h和5 789 m³/h。

相对共同基准，A70仅下降约0.8%，A130仅提高约0.5%，变化明显小于蒸发器阻力组。

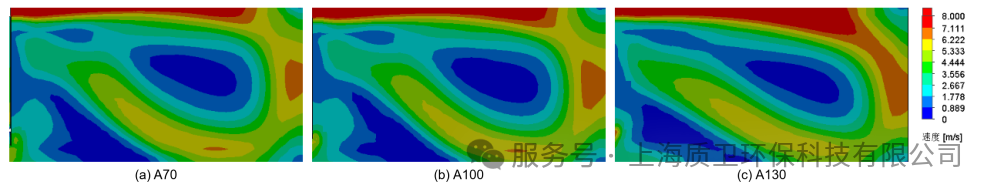

图3  不同回风口面积下的中央截面速度场

（统一色标0～8 m/s）

上述结果仅表明：在当前结构及0.7～1.3倍的变化范围内，回风口尚未成为控制总风量的主要瓶颈，其尺寸仍会影响局部流动和更极端工况。

系统阻力仍主要受蒸发器、风道转弯和局部通道影响。若进一步缩小回风口，或改变回风位置和通道形状，结果仍可能出现明显变化。

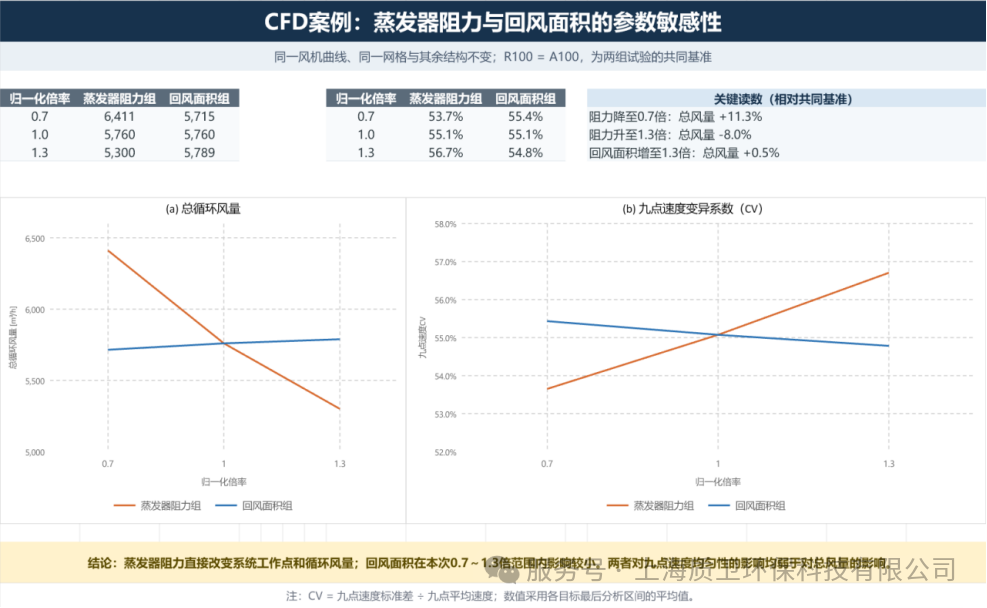

3.5 用定量指标校验云图判断

为了避免只凭颜色判断优劣，本案例同时记录总循环风量和工作区九点速度，并用速度变异系数CV描述九点离散程度。

CV定义为九点速度标准差除以九点平均速度，数值越小，表示这些测点的速度分布相对更集中。

蒸发器阻力组的九点速度CV由R70的53.7%增至R130的56.7%；回风面积组则由A70的55.4%小幅降至A130的54.8%。

在本案例中，蒸发器阻力对总风量的影响最明显，而两组参数对九点速度离散程度的影响相对有限。

指标边界｜九点速度CV仅用于本案例内的方案相对比较，不作为温度均匀性的直接判定值。

3.6 用CFD确定结构优化优先级

这个案例的主要结论，是一套可复用的判断顺序。

先通过风机工作点、流量守恒和压降校核确认模型成立，再比较结构参数对总风量、流场覆盖和测点离散程度的敏感性。

经过这一步，云图才能转化为设计决策的依据。

结语、把气流问题解决在结构定型之前

试验箱的空间温度差异和局部测点滞后，往往与气流路径和流量分配密切相关；整体升降温速率还受到制冷能力、热负荷、箱体漏热和控制策略约束。

因此，气流组织应被视为稳定温度表现的重要基础，并与其他影响因素共同评估。

本次CFD案例进一步说明：总风量只是系统结果之一，蒸发器阻力、风机曲线、回风面积和工作区流动路径共同决定空气最终如何循环。

设计阶段应进一步识别：哪一部分结构正在控制工作点，哪一种调整真正能够改善目标区。

从这个意义上说，气流组织分析能够把测试结果转化为结构阶段的设计反馈：

更早识别问题、比较方案，并将调试阶段难以彻底处理的风险尽量前移。

对于长期运行的实验室，评价设备还应超越一次测试的通过与否，进一步关注结构、气流、换热和控制能否形成稳定、可复现的系统表现。
